  oapv
В сети
 Заголовок сообщения: Re: Камера заднего вида
Сообщение Добавлено: 04 май 2019, 16:05
Старожил
Старожил
    1065
  •  3804
  • 56

  •  23 сен 2017, 19:54

  •  Липецк

Блог: Просмотр записи (0)
leshak писал(а):
И кстати - от разъема камеры в шлейф уходят одни цвета, а к монитору/зеркалу приходят другие... Интересно, а где они меняются и что там - разъем, электронный блок? И где это находится?

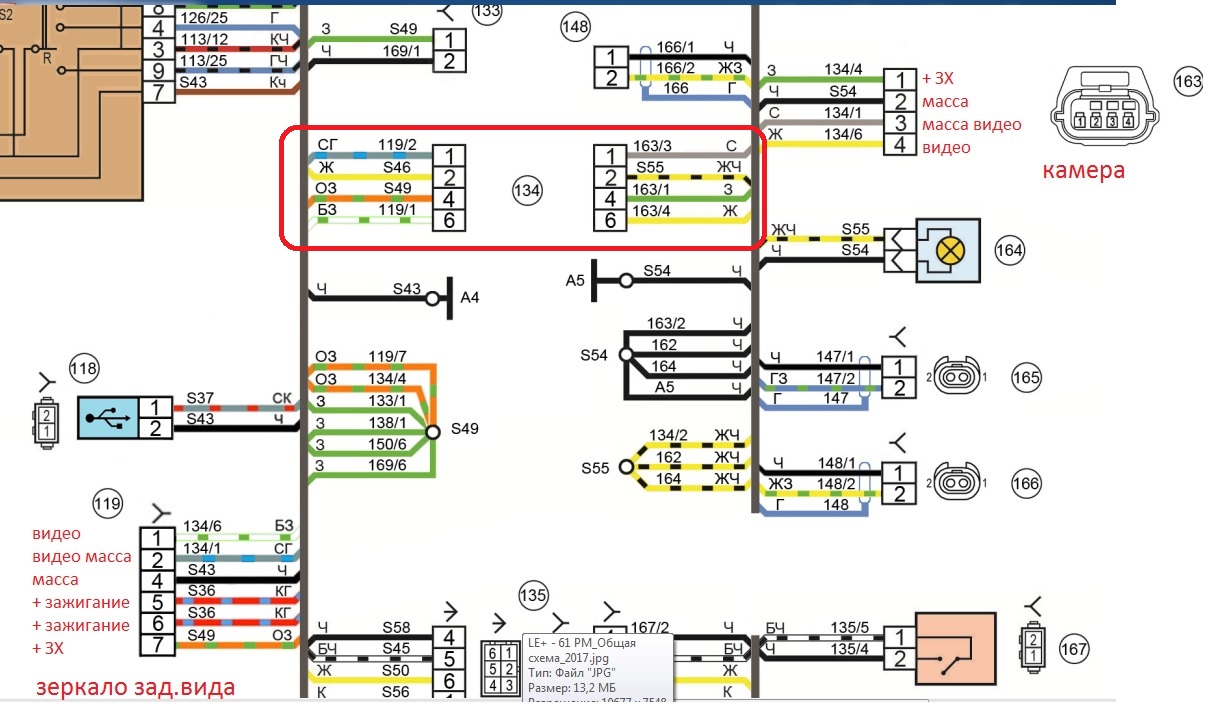

схема выше, на ней разъем 134
oapv писал(а):
у заднего левого фонаря разъем соединения жгута заднего и жгута дополнительного для камеры и датчиков парктроника, там же и подключение к проводу ЗХ


Вложение:
Безымянный.jpg [ 212.87 КБ | Просмотров: 2100 ]

_________________
RS0Y5-42-02D
Вернуться к началу
 Профиль

  leshak
Не в сети
 Заголовок сообщения: Re: Камера заднего вида
Сообщение Добавлено: 04 май 2019, 20:23
Аватара пользователя
Резидент
Резидент
    167
  •  866
  • 61

  •  21 ноя 2018, 15:25

  •  Москва/Яхрома

Блог: Просмотр записи (0)
@oapv , и снова СПАСИБО!

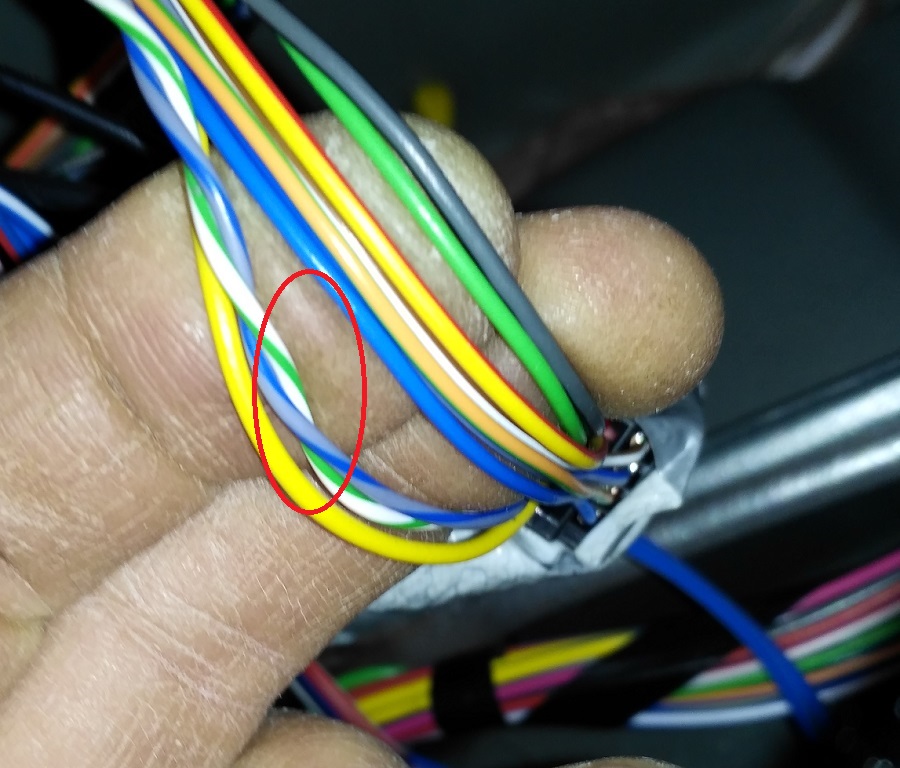

на снимке нужная пара серый с синей и белый с зеленой, что соответствует левой стороне разъема 134 в предыдущем сообщении

пс.. какое то бардачное место за левым фонарем..
нашел пластмассовую побрякушку - заткнул поглубже, может перестанет дребезжать???


Вложения:
IMG_20190504_3.jpg [ 182.26 КБ | Просмотров: 2074 ]

_________________
фотографии и путешествия и еще немного фото
http://www.walks.ru
Вернуться к началу
 Профиль

  рыбак68
Не в сети
 Заголовок сообщения: Re: Камера заднего вида
Сообщение Добавлено: 04 май 2019, 21:57
Аватара пользователя
Старожил
Старожил
    783
  •  2318
  • 57
  •   2

  •  10 июл 2011, 17:51

  •  Россия, Новочеркасск

Блог: Просмотр записи (0)
leshak писал(а):
нашел пластмассовую побрякушку - заткнул поглубже, может перестанет дребезжать???

По-моему это звуковой сигнал парктроника, некоторые наоборот делают погромче.)))

_________________
Время проведенное на рыбалке в зачет жизни не идет.
Вернуться к началу
 Профиль Personal album

  oapv
В сети
 Заголовок сообщения: Re: Камера заднего вида
Сообщение Добавлено: 04 май 2019, 22:50
Старожил
Старожил
    1065
  •  3804
  • 56

  •  23 сен 2017, 19:54

  •  Липецк

Блог: Просмотр записи (0)
leshak писал(а):
пс.. какое то бардачное место за левым фонарем..
нашел пластмассовую побрякушку - заткнул поглубже, может перестанет дребезжать???
рыбак68 писал(а):
По-моему это звуковой сигнал парктроника, некоторые наоборот делают погромче.)))

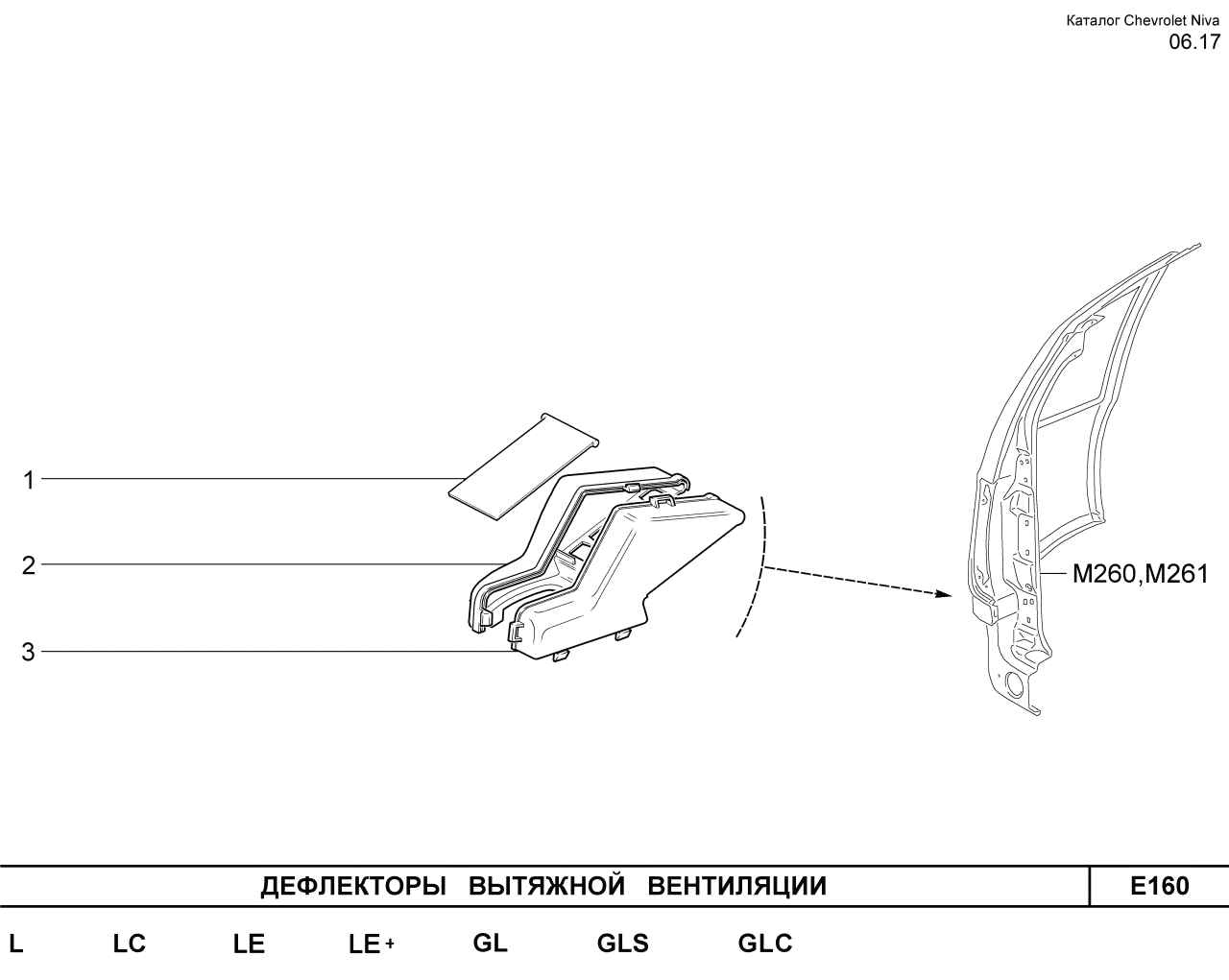

Вложение:
2123-E160.gif [ 30.96 КБ | Просмотров: 2062 ]

_________________
RS0Y5-42-02D
Вернуться к началу
 Профиль

  leshak
Не в сети
 Заголовок сообщения: Re: Камера заднего вида
Сообщение Добавлено: 05 май 2019, 17:10
Аватара пользователя
Резидент
Резидент
    167
  •  866
  • 61

  •  21 ноя 2018, 15:25

  •  Москва/Яхрома

Блог: Просмотр записи (0)
@oapv , да! это именно она!

Попробовал воткнуть сильнее - не получается! :(

_________________
фотографии и путешествия и еще немного фото
http://www.walks.ru
Вернуться к началу
 Профиль

  Fartoviy42
Не в сети
 Заголовок сообщения: Re: Камера заднего вида
Сообщение Добавлено: 27 окт 2019, 19:08
Резидент
Резидент
    50
  •  545
  • 42

  •  30 мар 2017, 19:09

  •  Сибирь 42rus.

Блог: Просмотр записи (0)
Всех с праздником!!!
Подскажите как раздобыть жгут провод для штатного зеркало с монитором и камеры заднего вида?
имеется авто Шевик SE 2017 года, но ещё без данного зеркала и камеры, зеркало и камеру нашёл, встал вопрос где взять штатную проводку для этих девайсов?, там ещё и колодки на этих девайсах хитрые .
может есть каталожные номера жгутов которые нужно купить чтоб подключить зеркало и камеру?
И ещё, есть у кого фото самого зеркала а лучше что на задней стороне зеркало какие обозначения или надписи ?
ну и расположение камеры кто нить может сфотать?

_________________
Лучше в 12 дома, чем в пол 12 в морге.
Вернуться к началу
 Профиль

  oapv
В сети
 Заголовок сообщения: Re: Камера заднего вида
Сообщение Добавлено: 27 окт 2019, 19:38
Старожил
Старожил
    1065
  •  3804
  • 56

  •  23 сен 2017, 19:54

  •  Липецк

Блог: Просмотр записи (0)
Fartoviy42 писал(а):
Подскажите как раздобыть жгут провод для штатного зеркало с монитором и камеры заднего вида?
отдельно этих жгутов не существует, они входят в состав жгута панели приборов и жгута заднего

_________________
RS0Y5-42-02D
Вернуться к началу
 Профиль

  Fartoviy42
Не в сети
 Заголовок сообщения: Re: Камера заднего вида
Сообщение Добавлено: 27 окт 2019, 20:22
Резидент
Резидент
    50
  •  545
  • 42

  •  30 мар 2017, 19:09

  •  Сибирь 42rus.

Блог: Просмотр записи (0)
@oapv ,
Олег, рад вас слышать!!! :smile_drinks:
А подскажи, эти два жгута
oapv писал(а):
они входят в состав жгута панели приборов и жгута заднего

можно же купить их ?
каталожные номера есть этих жгутов где в составе есть проводка для зеркала и камеры?

_________________
Лучше в 12 дома, чем в пол 12 в морге.
Вернуться к началу
 Профиль

  oapv
В сети
 Заголовок сообщения: Re: Камера заднего вида
Сообщение Добавлено: 27 окт 2019, 20:58
Старожил
Старожил
    1065
  •  3804
  • 56

  •  23 сен 2017, 19:54

  •  Липецк

Блог: Просмотр записи (0)

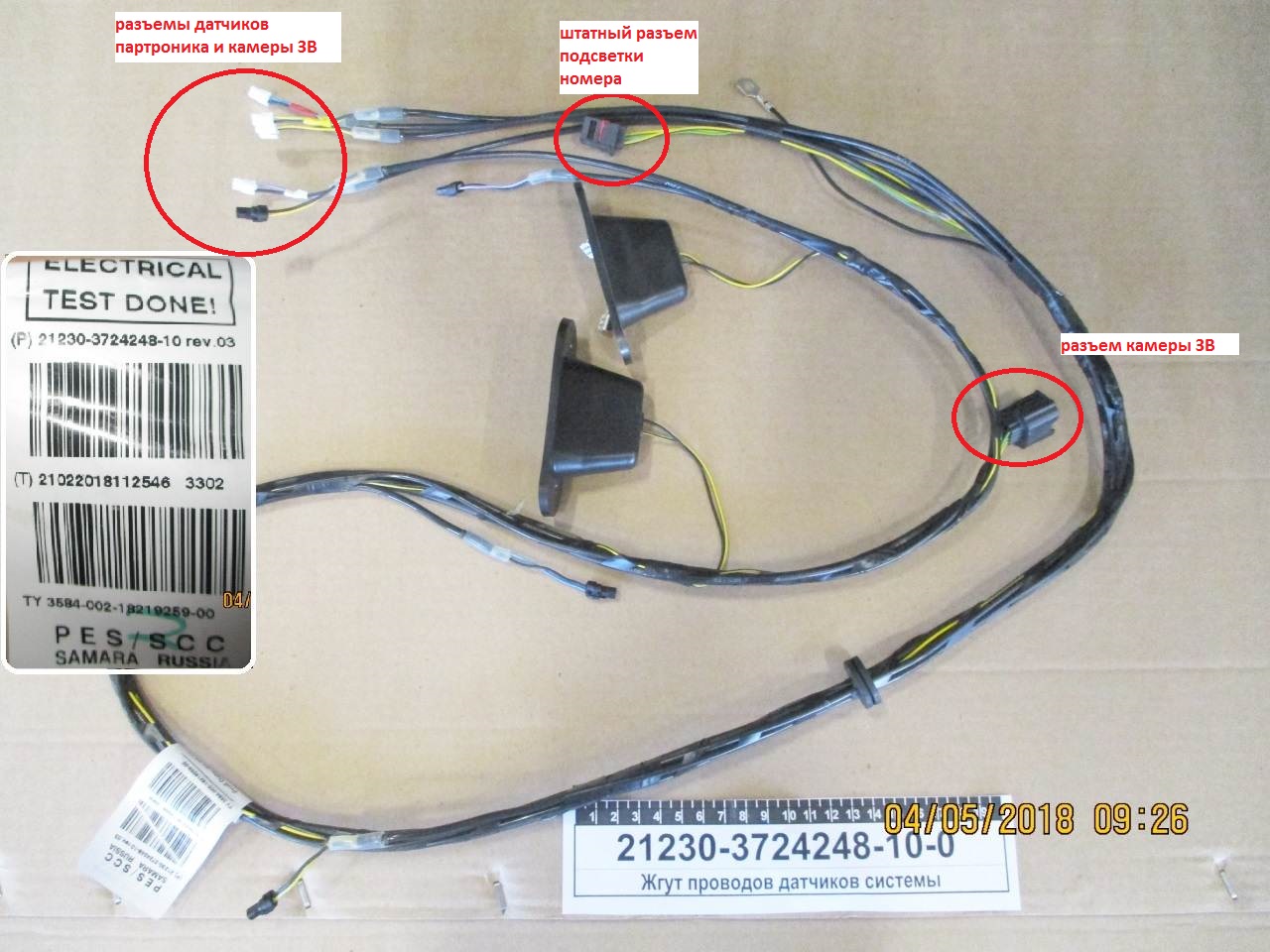

@Fartoviy42 , для начала задери обивку багажника левую и где находится разъем соединения заднего левого фонаря со жгутом задним попробуй найти свободные никуда не подключенные разъемы


Вложения:
21230-3724248-10-0.jpg [ 263.67 КБ | Просмотров: 1603 ]

_________________
RS0Y5-42-02D


Последний раз редактировалось oapv 27 окт 2019, 21:08, всего редактировалось 1 раз.
Вернуться к началу
 Профиль

  Fartoviy42
Не в сети
 Заголовок сообщения: Re: Камера заднего вида
Сообщение Добавлено: 27 окт 2019, 21:07
Резидент
Резидент
    50
  •  545
  • 42

  •  30 мар 2017, 19:09

  •  Сибирь 42rus.

Блог: Просмотр записи (0)
oapv писал(а):
для начала задери обивку багажника левую и где находится разъем соединения заднего левого фонаря со жгутом задним попробуй найти свободные никуда не подключенные разъемы

смотрел, обивку снимал полностью ещё когда шумил пол и ставил полку деревянную, пустых разъёмов нет,
да и быть не могло думаю, у меня авто родом 23 марта 17года,
авто с зеркалом и камерой пошли если не изменяет память где то летом этого же года.

Добавлено спустя 8 минут 27 секунд:
@oapv ,
Олег, бампер задний снимал, у меня жгут в бампере только на подсветку номера :smile_crying: , никаких других разъёмов нет.
То есть получается этот жгут будет нужен для подключения камеры?

_________________
Лучше в 12 дома, чем в пол 12 в морге.
Вернуться к началу
