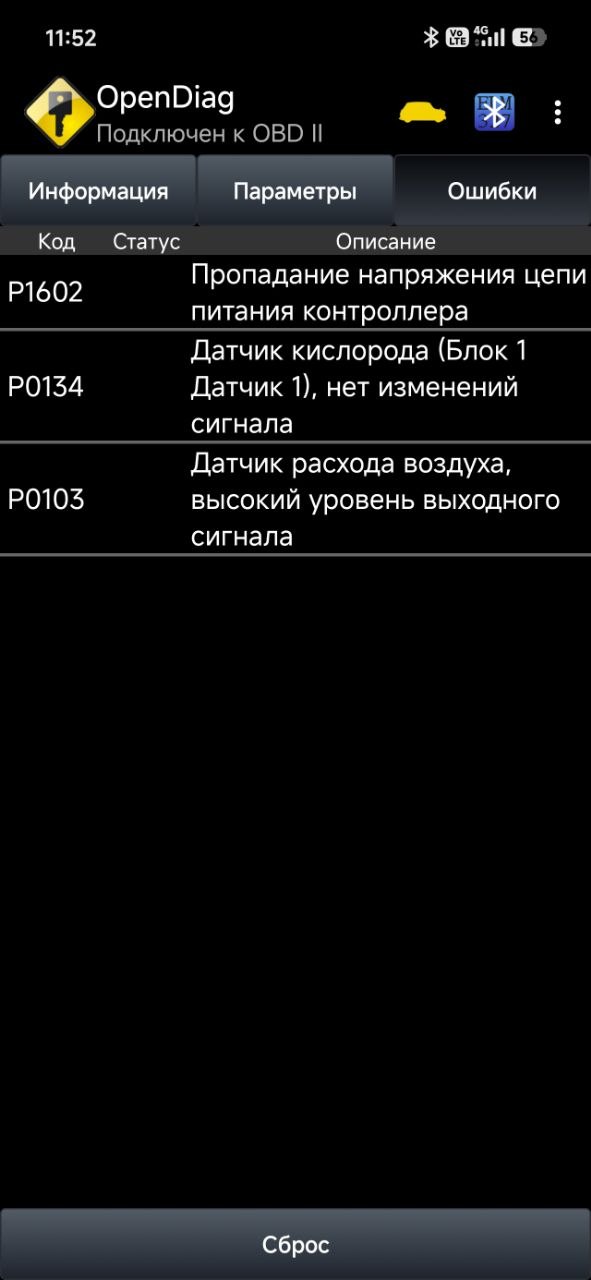

@German , Вот буквально на днях считал Шниву 2005 года с контроллером БОШ 7.0 программой OpenDiag.

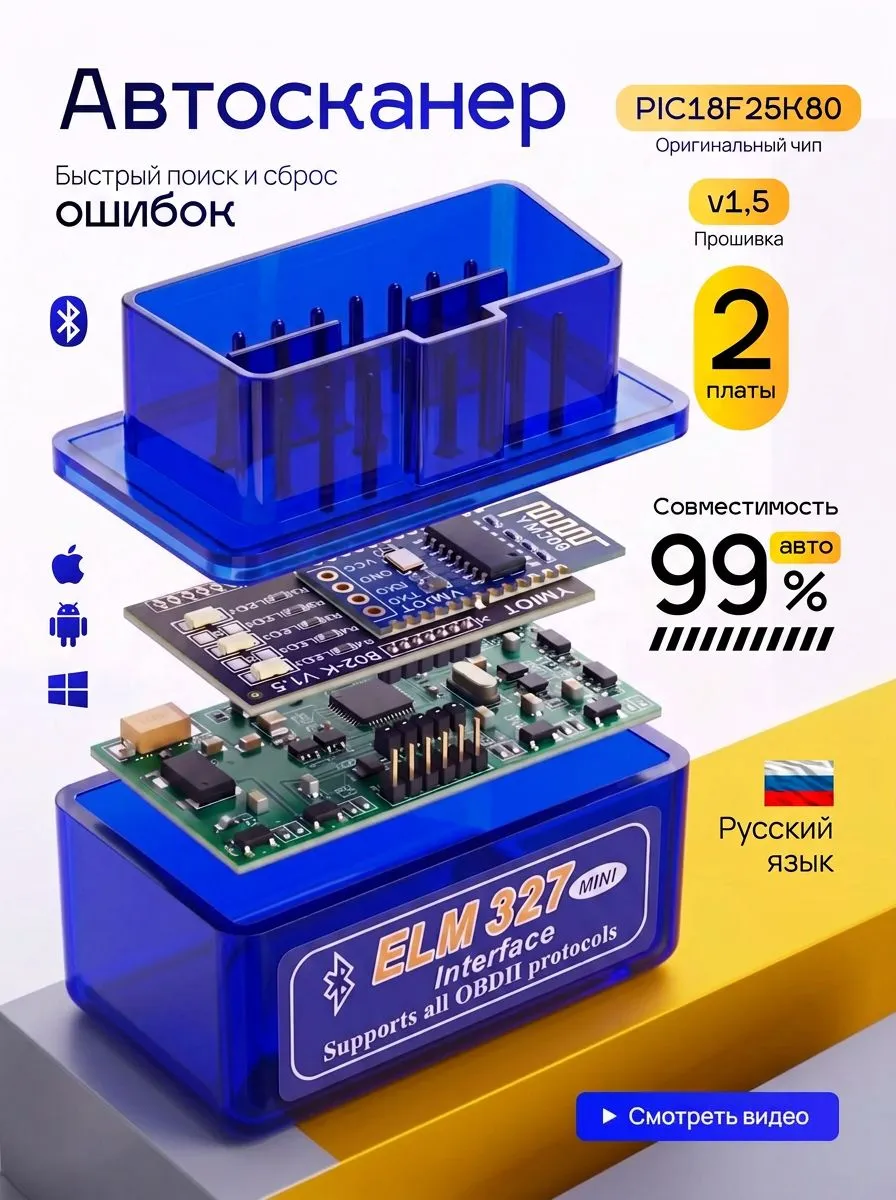

ELM327 Версия 1.5 у меня на чипе PIC18F25K80, такой прозрачный корпус, синий, двухплатный. Автоматически не определил тип ЭБУ - нужно было вручную выбрать модель контроллера.

ELM327 адаптер версия 2.1 - НЕ подходит для отечественных автомобилей, а также для старых иномарок!
Нет.

В этом может помочь ELM327 Identifier. При покупке надо читать описание у продавца, но это не гарантирует, что пришлют то, что обещают!

_________________
Лишние знания дуракам только вредят!
2004 L "Вишенка" № 013 > 2013 GLC "Аустер" № 369

@Dm.VZ , ELM327 Identifier - ошибка 404
У меня адаптер снаружи точно такой, но внутри одна плата.

Но, думаю, дело не в количестве плат. Схемы на куче элементов - это на заре какой-то технологии - только что придумали, и делают на универсальных микроконтроллерах (типа PIC18F25K80) которым требуется куча обвязки. А в последствии вся рассыпуха интегрируется в один-два специализированных чипа.

Скорее всего, в более современных исполнениях, просто "забыли" реализовать какие-то команды, нужные лишь для старых ЭБУ. Или умышленно урезали то что мало кому нужно, ради экономии на стоимости спец-чипа.

Буду искать допотопный ЕLM327.

@German , Не так. Разработчики этого прибора, если меня не изменяет память, немцы. Китайцы изловчились точно скопировать микроконтроллер и прошивку к нему только до версии 1,5. К версиям выше у них получилось только частично.

_________________
РеШН Элька, снежка - конструктор, октябрь 2012г.

Ёжик Баклажан, декабрь 2001г.

@sanyok , микроконтроллер не надо копировать - это массовый микроконтроллер для любых применений в электронике. Надо только прошивку скопировать. Я когда-то занимался разработкой электронники с использованием этих PIC. Они считаются самыми надёжно защищёнными от копирования прошивки. Но слышал что для китайцев вытащить из PIC прошивку - лишь вопрос цены.
И если бы китайцы делали на том же PIC (закупая чистые контроллеры и прошивая их украденной прошивкой), то была бы точная копия по функционалу. Но PIC стоит баков 5. А для другого контроллера надо не просто скопировать цифры прошивки, а дизассемблировать машинный код, понять алгоритмы, и написать эти алгоритмы под другой контроллер - и с этим (с пониманием) у них видимо получилось плохо. Либо тот дешовый контроллер просто не имеет достаточно памяти программ чтобы уместить полный функционал, и китайцы его урезали.

Пробуй...
Убери только pdf и распакуй...

_________________
Работать надо не 12 часов, а головой.
© Стив Джобс

@German , А с чего ты взял что в прототипе тоже использовался PIC ?
Скорее верно твое второе предположение в обеих случаях.

_________________
РеШН Элька, снежка - конструктор, октябрь 2012г.

Ёжик Баклажан, декабрь 2001г.

Сам чип канадский: https://www.elmelectronics.com/products/ics/obd/

_________________
Работать надо не 12 часов, а головой.
© Стив Джобс

Вот такой Wi-Fi адаптер у меня тоже был: Диагностический автосканер Kingbolen для IOS и Android Wi-Fi V1.5 OBD2 ELM327
Понравился больше, чем Блютус. Работает на порядок шустрее!

_________________
Лишние знания дуракам только вредят!
2004 L "Вишенка" № 013 > 2013 GLC "Аустер" № 369

По большому счёту нахер этот elm...
Обычный usb-шнурок k-line к смартфону через переходник otg и все летает...

_________________
Работать надо не 12 часов, а головой.
© Стив Джобс

Ну, значит не немцы. Главное чайны разобрались и сделали аналог.
