  winter4x4
Не в сети
 Заголовок сообщения: Re: Распиновка разъемов магнитолы
Сообщение Добавлено: 12 авг 2020, 21:18
Старожил
Старожил
    433
  •  2114
  • 49

  •  12 фев 2018, 13:45

  •  Севастополь

Блог: Просмотр записи (0)
да. и не уходить в анабиоз, если он предусмотрен, при выключении...
Вернуться к началу
 Профиль

  oapv
Не в сети
 Заголовок сообщения: Re: Распиновка разъемов магнитолы
Сообщение Добавлено: 12 авг 2020, 21:26
Старожил
Старожил
    1060
  •  3800
  • 56

  •  23 сен 2017, 19:54

  •  Липецк

Блог: Просмотр записи (0)
Александр29 писал(а):
В разъеме ISO контакт А4 - это 12 В постоянно, а контакт А7 - 12 В при включенном зажигании. В моей ниве в штатной ответной колодке эти два контакта соединены перемычкой. Получается, что ресивер (магнитола) будет включаться и без ключа зажигания?
ДА, и также получается что ресивер в выключенном состоянии еще и АКБ сажать будет

_________________
RS0Y5-42-02D
Вернуться к началу
 Профиль

  Silverstof
Не в сети
 Заголовок сообщения: Re: Распиновка разъемов магнитолы
Сообщение Добавлено: 20 авг 2020, 14:25
Новичок
Новичок
    0
  •  3
  • 43

  •  05 мар 2020, 21:21

Блог: Просмотр записи (0)
А кто-нибудь знает распиновку выходов mini iso на штатной ММС шнивы? В сети есть распиновка на гранты, приборы и т.д, но с нашей похоже не совпадает. Нужен линейный выход на усилитель
Вернуться к началу
 Профиль

  serp61
Не в сети
 Заголовок сообщения: Re: Распиновка разъемов магнитолы
Сообщение Добавлено: 21 сен 2020, 16:05
Аватара пользователя
Профи
Профи
    4233
  •  6805
  • 64

  •  08 авг 2008, 14:28

  •  Владимирская обл. КОВРОВ-город воинской славы

Блог: Просмотр записи (0)
Silverstof писал(а):
А кто-нибудь знает распиновку выходов mini iso на штатной ММС шнивы?

Здесь посмотри.

_________________
Вернуться к началу
 Профиль

  Невский
Не в сети
 Заголовок сообщения: Re: Распиновка разъемов магнитолы
Сообщение Добавлено: 26 июл 2021, 14:42
Новичок
Новичок
    10
  •  26
  • 48

  •  10 янв 2018, 11:52

Блог: Просмотр записи (0)
Добрый день! В колодке жгута аудиоподготовки питания магнитолы в niva-travel появился зеленый провод. Вопрос: что это за провод? В доступных мне схемах только черный, коричневые, белый.
Вернуться к началу
 Профиль

  oapv
Не в сети
 Заголовок сообщения: Re: Распиновка разъемов магнитолы
Сообщение Добавлено: 26 июл 2021, 14:50
Старожил
Старожил
    1060
  •  3800
  • 56

  •  23 сен 2017, 19:54

  •  Липецк

Блог: Просмотр записи (0)
Невский писал(а):
Добрый день! В колодке жгута аудиоподготовки питания магнитолы в niva-travel появился зеленый провод. Вопрос: что это за провод? В доступных мне схемах только черный, коричневые, белый.

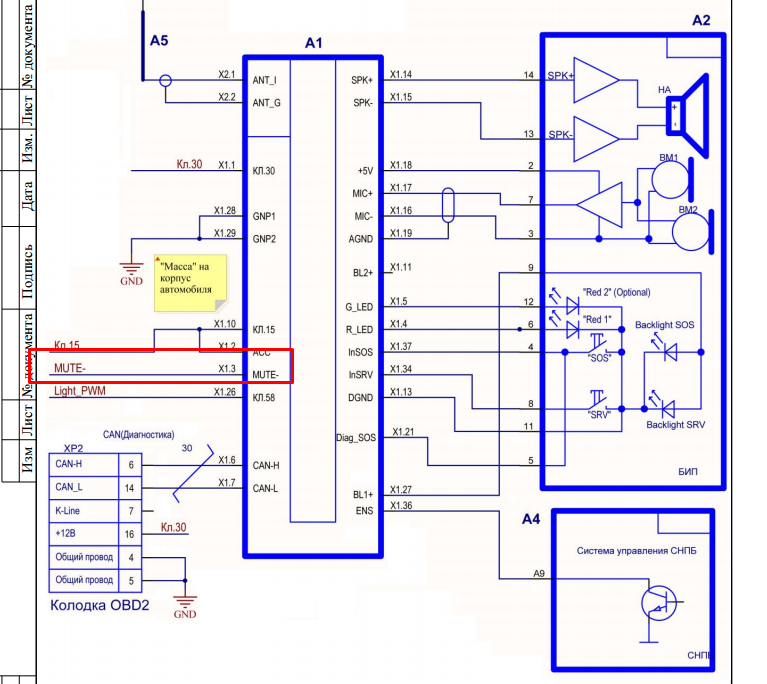

зеленый провод для подключения ЭРА-Глонасс, т е режим MUTE


Вложения:
Screenshot_1.png [ 339.01 КБ | Просмотров: 3644 ]

_________________
RS0Y5-42-02D
Вернуться к началу
 Профиль

  Невский
Не в сети
 Заголовок сообщения: Re: Распиновка разъемов магнитолы
Сообщение Добавлено: 26 июл 2021, 14:59
Новичок
Новичок
    10
  •  26
  • 48

  •  10 янв 2018, 11:52

Блог: Просмотр записи (0)
oapv

Спасибо!!!, и ещё одно спасибо за оперативность!!!
Вернуться к началу
 Профиль

  Мало-помалу
Не в сети
 Заголовок сообщения: Re: Распиновка разъемов магнитолы
Сообщение Добавлено: 29 июл 2021, 15:00
Новичок
Новичок
    0
  •  1
  • 33

  •  29 июл 2021, 14:46

Блог: Просмотр записи (0)
Добрый день, хотел узнать, можно ли к штате подключить усилок?
Вернуться к началу
 Профиль

  serp61
Не в сети
 Заголовок сообщения: Re: Распиновка разъемов магнитолы
Сообщение Добавлено: 29 июл 2021, 18:39
Аватара пользователя
Профи
Профи
    4233
  •  6805
  • 64

  •  08 авг 2008, 14:28

  •  Владимирская обл. КОВРОВ-город воинской славы

Блог: Просмотр записи (0)
Мало-помалу писал(а):
можно ли к штате подключить усилок?

Судя по фоткам отсюда-да.

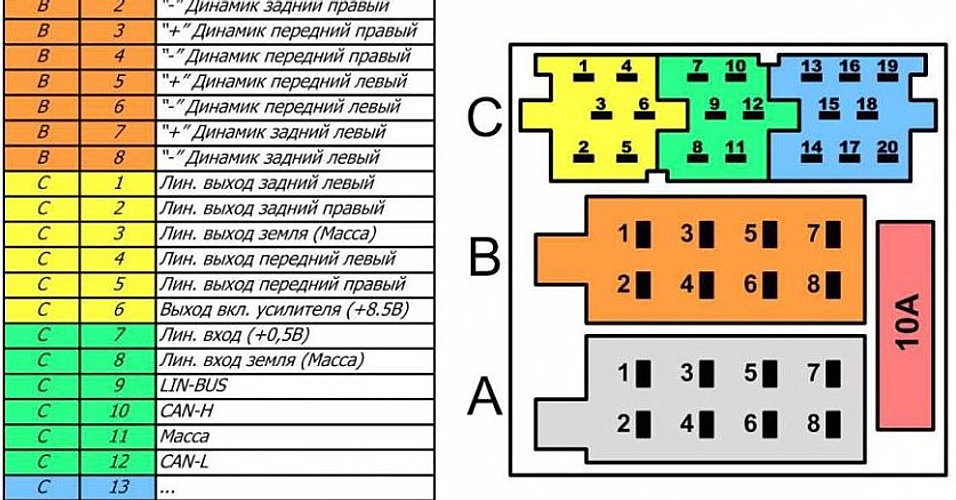

Распиновка должна соответствовать этой (жёлтый разъём)


_________________
Вернуться к началу
 Профиль

  Timsmit
Не в сети
 Заголовок сообщения: Re: Распиновка разъемов магнитолы
Сообщение Добавлено: 25 мар 2023, 18:28
Новичок
Новичок
    5
  •  6
  • 46

  •  27 янв 2018, 15:54

Блог: Просмотр записи (0)
С жёлтеньких ничего не выходит у меня на усилитель, придётся, видно, звуковые на усилитель подключать через преобразователь.
