  KHM
Не в сети
Сообщение Добавлено: 28 окт 2019, 08:44
Новичок
Новичок
    22
  •  44
  • 59
  •   1

  •  11 фев 2019, 17:14

  •  Волжский

Блог: Просмотр записи (0)
"Sergei55." , спасибо (извини за опоздание). Я такую схему думал изначально внедрить, но oapv посоветовал схему с использованием штатного блока автосвета. С ним проще. Вчера сделал, работает.
Вернуться к началу
 Профиль Personal album

  whomyakov
Не в сети
Сообщение Добавлено: 01 июл 2020, 20:49
Новичок
Новичок
    10
  •  12
  • 39

  •  28 июн 2020, 08:20

Блог: Просмотр записи (0)
oapv писал(а):
foma13th писал(а):
Хотелось бы узнать есть те кто отключал или знающие что где убрать, дабы отключить данную функцию
открыть крышку монтажного блока, на саморез крепления монтажного блока закреплено реле автосвета 21230-3739010-00-0, от него необходимо отключить разъем

Вложение:


Добрый день народ!

Вопрос, кто-нибудь знает какое именно реле на фотографии есть реле управления светом, не то на которое сигнал скорости заходит, а вспомогательное, которое принудительно включает габариты по команде блока управления светом?

_________________
Chevy-Niva L 2013г.
Chevy-Niva LEM 2020г.
Вернуться к началу
 Профиль

  oapv
Не в сети
Сообщение Добавлено: 01 июл 2020, 21:01
Старожил
Старожил
    1065
  •  3804
  • 56

  •  23 сен 2017, 19:54

  •  Липецк

Блог: Просмотр записи (0)
whomyakov писал(а):
а вспомогательное, которое принудительно включает габариты по команде блока управления светом?

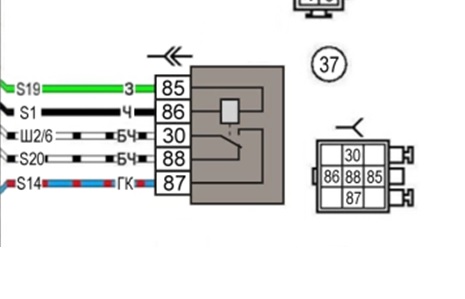

ищи за монтажным блоком по цвету проводов


Вложения:
Безымянный.jpg [ 22.69 КБ | Просмотров: 439 ]

_________________
RS0Y5-42-02D
Вернуться к началу
 Профиль

  whomyakov
Не в сети
Сообщение Добавлено: 01 июл 2020, 21:11
Новичок
Новичок
    10
  •  12
  • 39

  •  28 июн 2020, 08:20

Блог: Просмотр записи (0)
Спасибо за ответ!
Ну то-есть я правильно понял, это реле не на монтажном блоке, а ниже него среди отдельно висящих?
Просто решил отсоединить от него зеленый провод(снять управление с катушки) и тогда блоком автосвета будут включаться только ближний свет без габаритов и подсветки номера.

Читал в теме что народ с блока управления светом перезаводит провод на катушку реле птф, не понимаю прикола, лампу птф поменять столько геммороя, ближний то проще менять...

_________________
Chevy-Niva L 2013г.
Chevy-Niva LEM 2020г.
Вернуться к началу
 Профиль

  Козырёнок
Не в сети
Сообщение Добавлено: 01 июл 2020, 21:15
Аватара пользователя
Профи
Профи
    2830
  •  10571
  • 64

  •  20 апр 2008, 20:43

  •  Серпухов

Блог: Просмотр записи (0)
у меня, да наверно и у всех реле прикручено вверху монтажного, я просто снял с него разъём и всё

_________________
L-ка 2003; L-ка 2008; GLC-ка 2018


Вернуться к началу
 Профиль

  whomyakov
Не в сети
Сообщение Добавлено: 01 июл 2020, 21:23
Новичок
Новичок
    10
  •  12
  • 39

  •  28 июн 2020, 08:20

Блог: Просмотр записи (0)
Козырёнок писал(а):
у меня, да наверно и у всех реле прикручено вверху монтажного, я просто снял с него разъём и всё


Как так просто разъем снял? Через нормально закрытые контакты реле (30-88) идет БЧ провод с кнопки вкл габаритов, кнопка же не будет работать если просто разъем снять, или тогда в разъеме надо контакты БЧ шунтировать.

_________________
Chevy-Niva L 2013г.
Chevy-Niva LEM 2020г.
Вернуться к началу
 Профиль

  oapv
Не в сети
Сообщение Добавлено: 01 июл 2020, 22:00
Старожил
Старожил
    1065
  •  3804
  • 56

  •  23 сен 2017, 19:54

  •  Липецк

Блог: Просмотр записи (0)
Козырёнок писал(а):
у меня, да наверно и у всех реле прикручено вверху монтажного, я просто снял с него разъём и всё
речь шла не про блок (реле) управления автосветом, а про доп реле, включающее при этом габариты

Добавлено спустя 43 секунды:
whomyakov писал(а):
Просто решил отсоединить от него зеленый провод(снять управление с катушки) и тогда блоком автосвета будут включаться только ближний свет без габаритов и подсветки номера.
правильно понял

_________________
RS0Y5-42-02D
Вернуться к началу
 Профиль

  Grish@
Не в сети
Сообщение Добавлено: 01 июл 2020, 23:14
Аватара пользователя
Профи
Профи
    2660
  •  5804
  • 59

  •  01 мар 2007, 13:59

  •  Североморск-1 => Серпухов

Блог: Просмотр записи (0)
Т.е., сняв зеленый провод, будет включаться автоматически только БС, без габаритов?
А ручное включение будет штатно при этом работать?

_________________
Хорошего привода должно быть много!
Амулет(2003)L->Сочи(2010)LC->Графит(2017)GLC
Вернуться к началу
 Профиль

  oapv
Не в сети
Сообщение Добавлено: 01 июл 2020, 23:21
Старожил
Старожил
    1065
  •  3804
  • 56

  •  23 сен 2017, 19:54

  •  Липецк

Блог: Просмотр записи (0)
Grish@ писал(а):
Т.е., сняв зеленый провод, будет включаться автоматически только БС, без габаритов?
да
Grish@ писал(а):
А ручное включение будет штатно при этом работать?
да, его алгоритм никто не изменял

_________________
RS0Y5-42-02D
Вернуться к началу
 Профиль

  Grish@
Не в сети
Сообщение Добавлено: 02 июл 2020, 08:16
Аватара пользователя
Профи
Профи
    2660
  •  5804
  • 59

  •  01 мар 2007, 13:59

  •  Североморск-1 => Серпухов

Блог: Просмотр записи (0)
Спасибо!

_________________
Хорошего привода должно быть много!
Амулет(2003)L->Сочи(2010)LC->Графит(2017)GLC
