А какой был фактический мгновенный расход во время записи осциллограммы ? Или измерения частоты ? По факту. Этот вопрос уже обсуждали в другой теме, но ответа нет до сих пор. И не будет. Так что не умничай.

Осцил подключали не к выводу 2 (частотный), а к выводу 5 (аналоговый). Так что на осциллограмме такты двигателя.

_________________
...И с приветом !
И спасибо всем тем,
кто мигал
дальним светом...

замечательная версия...

https://нива-лада.рф/n/viewto ... &start=150
последняя страница. всё там и по напряжениям и по частотам разжёвано.

Добавлено спустя 3 минуты 11 секунд:
файл Sensors-101-113.pdf первая страница. наш частотный дмрв

Что именно ? Там кроме распиновки вообще ничего полезного нет.

там такая синенькая немного кривая чёрточка есть.похожая на волосок. или думаете это для красоты?

Ну, поделитесь, плиз, своими соображениями о том, как эту кривую черточку использовать при дефектовке ДМРВ

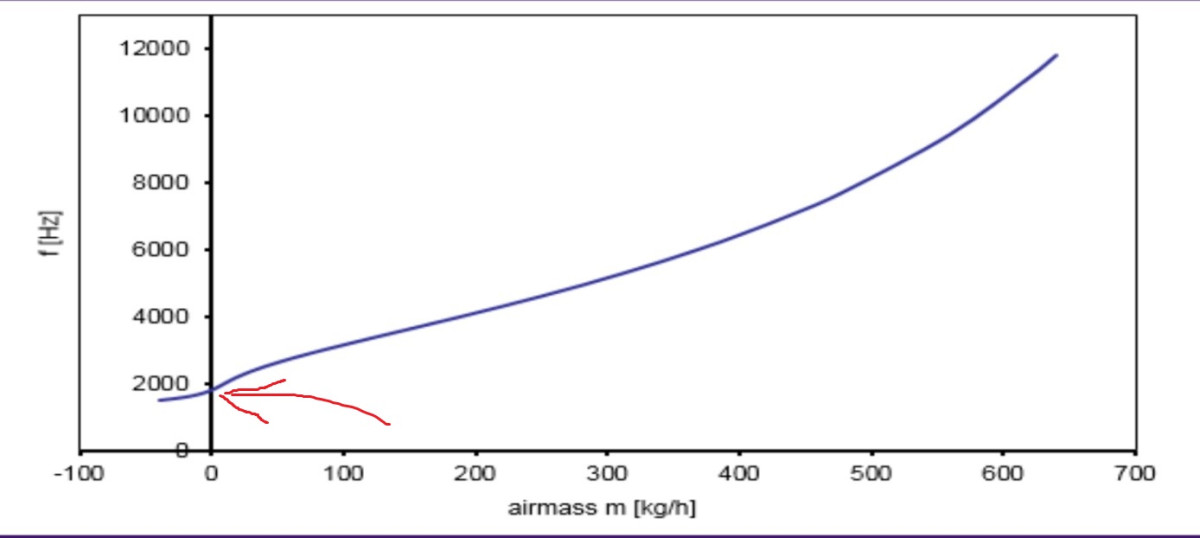

смеётесь или издеваетесь? по горизонтали расход воздуха. по вертикали частота. при нуле расхода частота чуть меньше 2000 Гц. самый примитивный способ диагностики. как со 116м датчиком. только там напряжение измеряют.

Конечно смеюсь. Потому как в вашем файле в спецификации нет величины частоты покоя с допусками, как в информационном письме BOSCH о напряжении покоя для аналогового ДМРВ.

там амплитуда напряжения по-моему 5В. смотреть надо на амплитуду, форму (прямоугольник должен быть ,а не треугольник) и частоту. для этого нужен осциллограф.

Добавлено спустя 4 минуты 58 секунд:
вот частота покоя. при расходе 0

Добавлено спустя 4 минуты 50 секунд:
а вообще чего пристали к ДМРВ. мож там ваще всё дело не в нем. может форсунки. может клапана. может цепь растянулась.
