После нескольких ковидов стал хуже чувствовать запах бытового газа.
Варочная поверхность конечно с автоматическим отключением подачи газа при прекращении горения, но…
И да, нехватку часов и календаря в удобном месте тоже надо бы как-то искоренить.

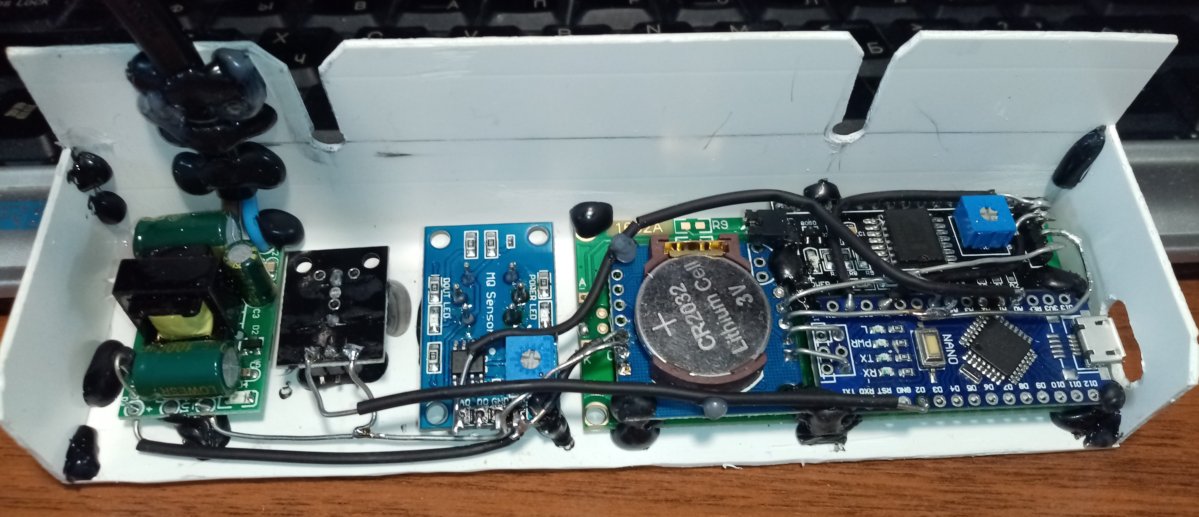

В общем открыл свои закрома и нашел там жк дисплей 1602А с уже припаяным модулем I2C, модуль часов реального времени DS1307, датчик газа MQ4, пищалку и преобразователь переменных 220 в постоянные 5 В. Ардуины Nano у меня всегда есть в запасе несколько штук .
Дисплей давно валялся по причине своих монструозных размеров. Не нравился он мне в других задачах. Но для кухни, решил я, будет в самый раз. Тем более, что на него с обратной стороны рядом с платой I2C отлично становятся платы микроконтроллера и часов реального времени.
Корпус сделан из остатков секции венткороба из ПВХ.
Крепление комплектующих и частей корпуса исключительно термоклеем, электрический монтаж исключительно луженой медной проволокой 0,8 мм с кембриком при необходимости.

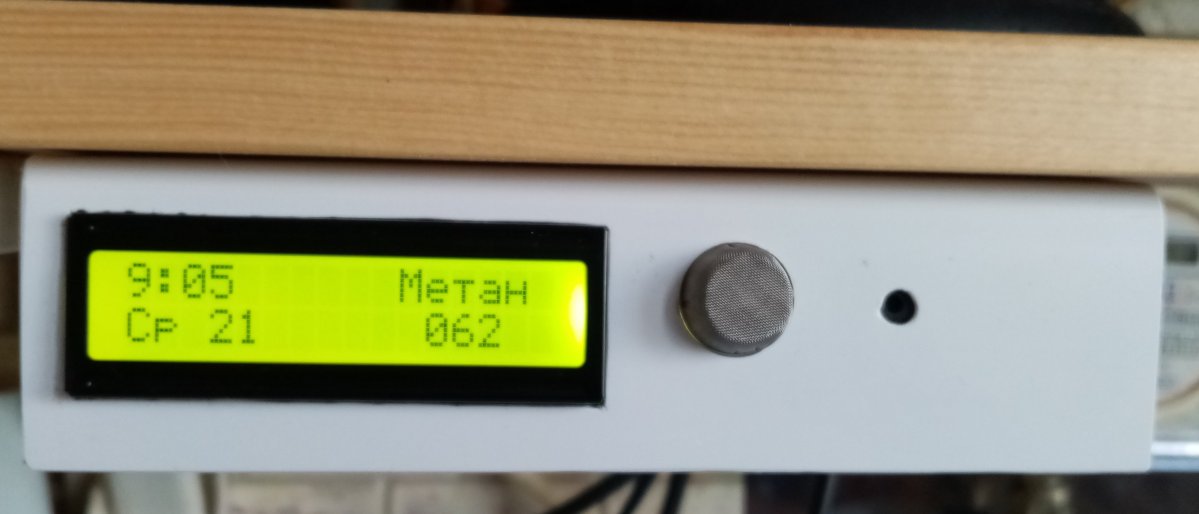

Пересчетом выходного напряжения датчика в реальную концентрацию метана заморачиваться не стал, так как задачей было сделать сигнализатор, а не измеритель. Поэтому на дисплей выводится АЦП сигнала датчика ( 0-1023). При отсутствии утечек АЦП находится в диапазоне 60-90 ( зависит от влажности ).

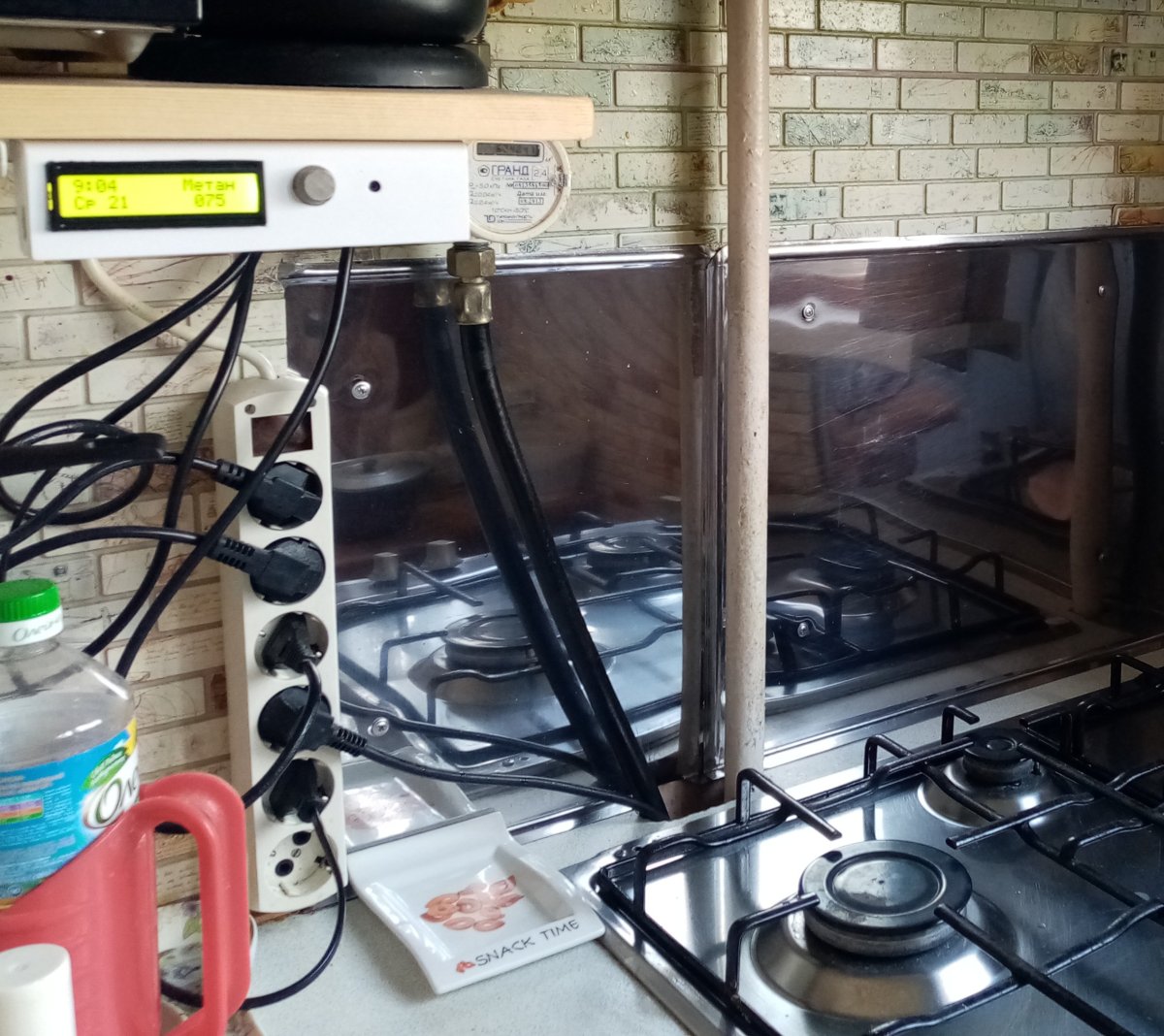

При расположении как на фото ( выше варочной поверхности на 500мм и левее на 300 мм) датчик поднимает своё выходное напряжение в 2 раза при негорящей открытой конфорке среднего размера в течении 3 сек.
Порог включения пищалки — 150. Я до АЦП 200 в метре от конфорок газ не чую. Где-то с 300 начинаю ощущать.

Почему клей черный??!

_________________
ушёл с форума

@aspb , Пилот с кучей проводов в непосредственной близости от конфорки - это бесценно!

_________________
.......Вот как бывает

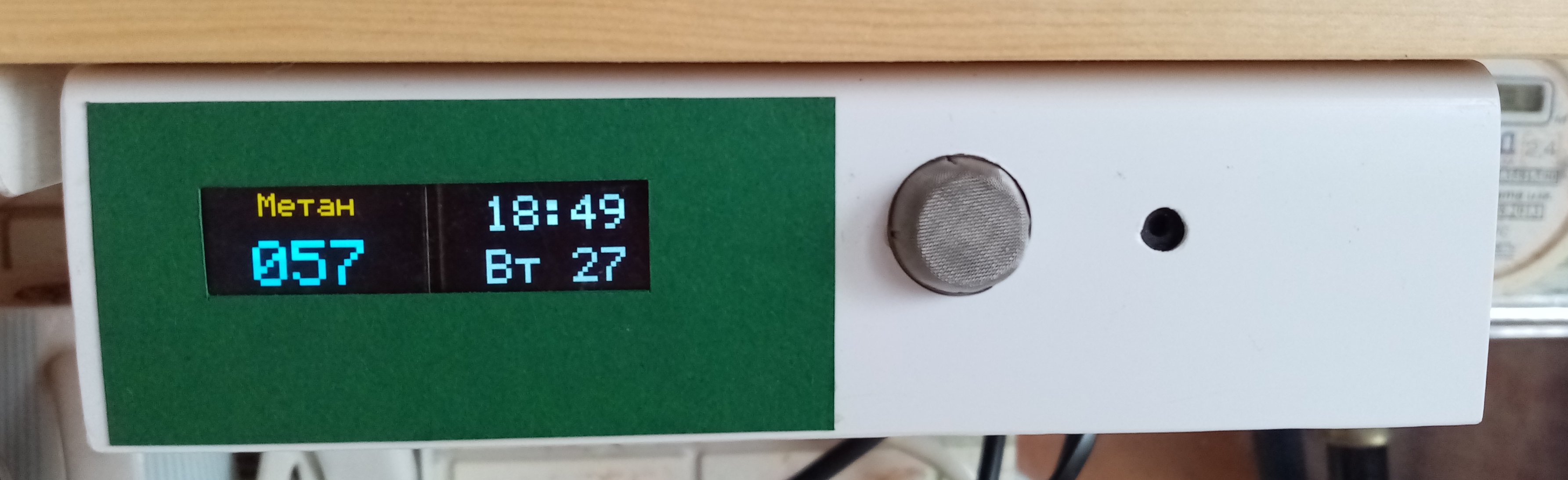

Заменил LCD дисплей на два OLED 0,96". Мне так нравится больше.

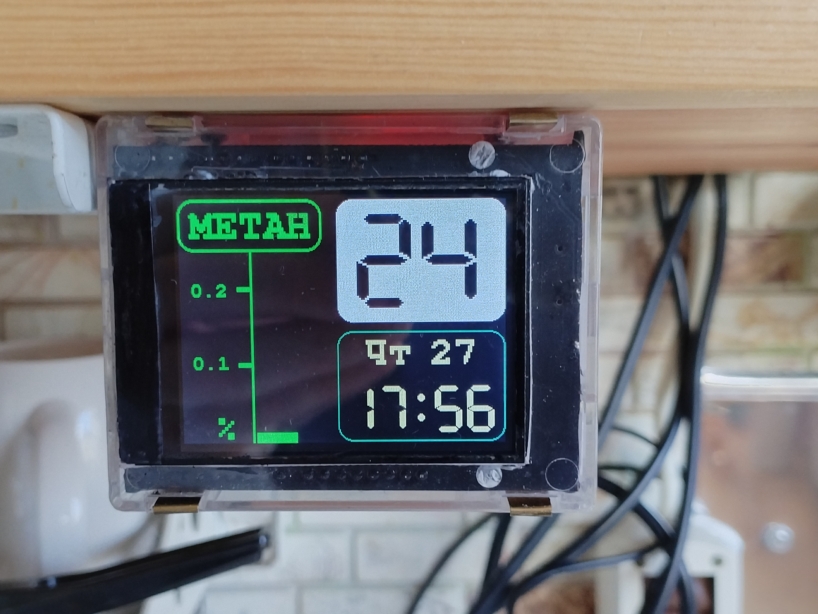

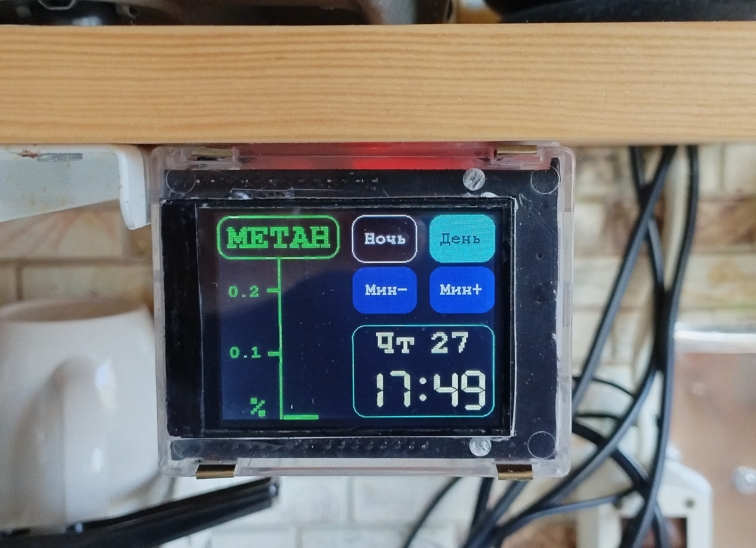

После переделки управления увлажнителем образовался лишний шилд TFT дисплей 2,4".
Корпус из двух пластиковых корпусов для Arduino UNO, собирается на самодельных защёлках. Блок питания внешний. Датчик метана установлен на обратной стороне ... хм... Луны.
Добавлен зуммер для таймера.

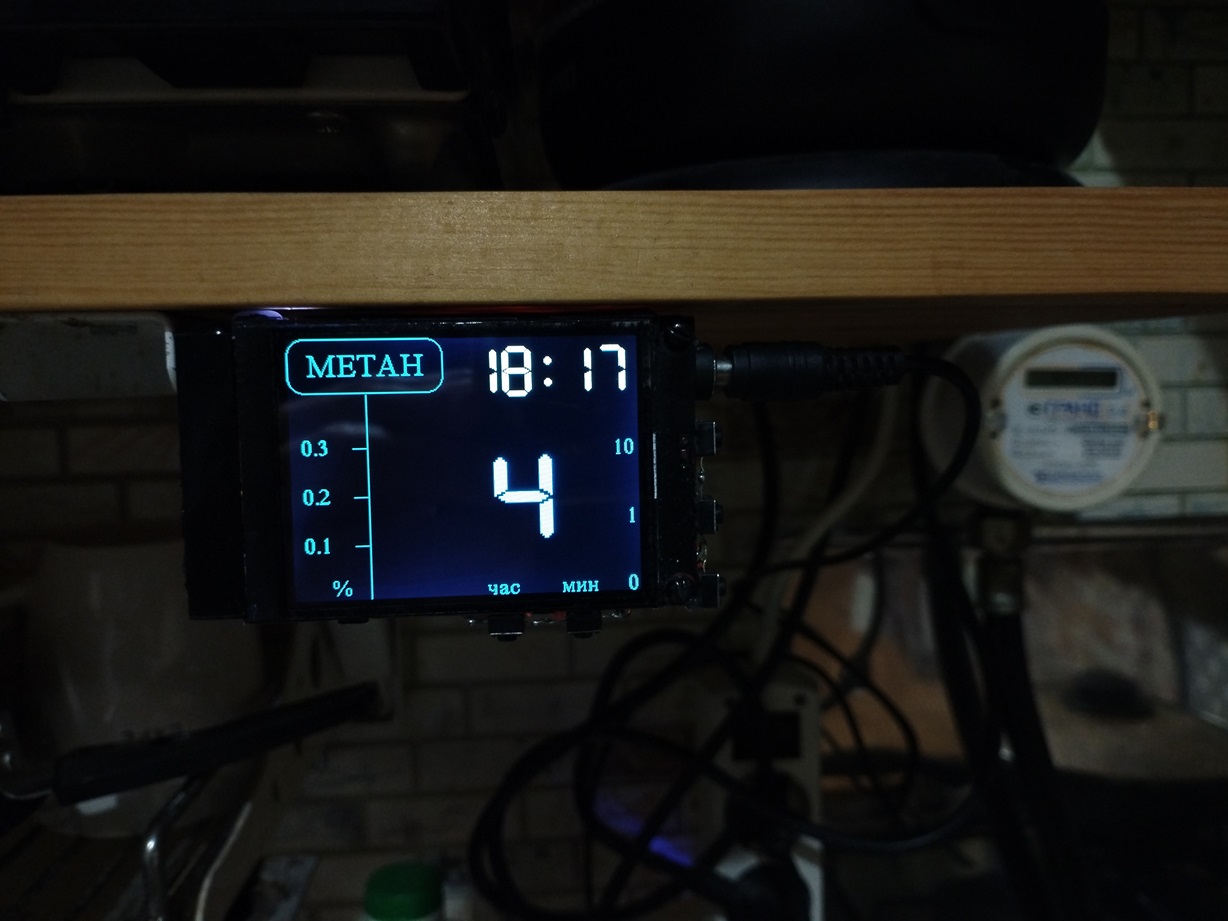

Образовался неожиданно симпатичный дисплей с неисправным тачскрином.
Сделал новый вариант без модуля реального времени. Управление кнопочное.

Последний штрих, так сказать...

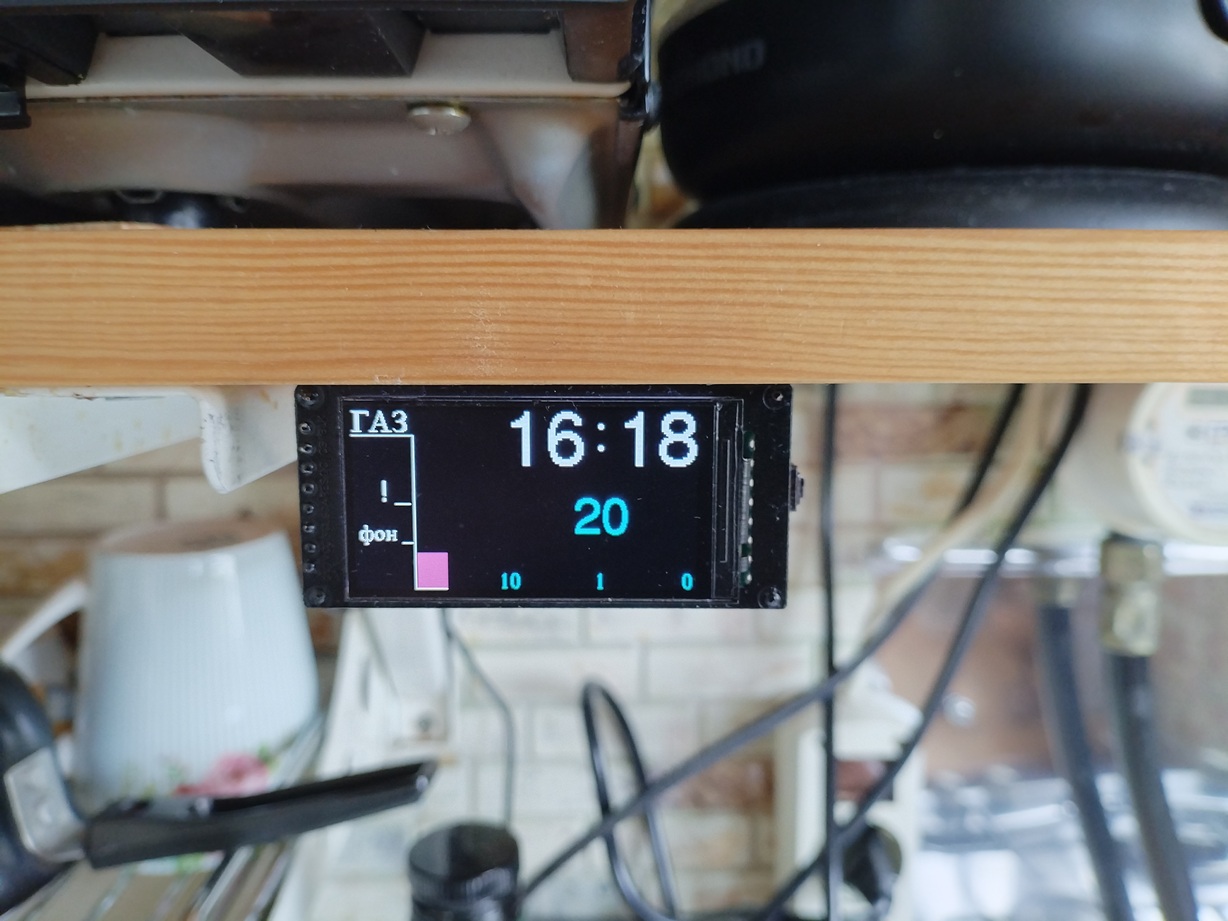

"Обрезал" дисплей до 320х170.

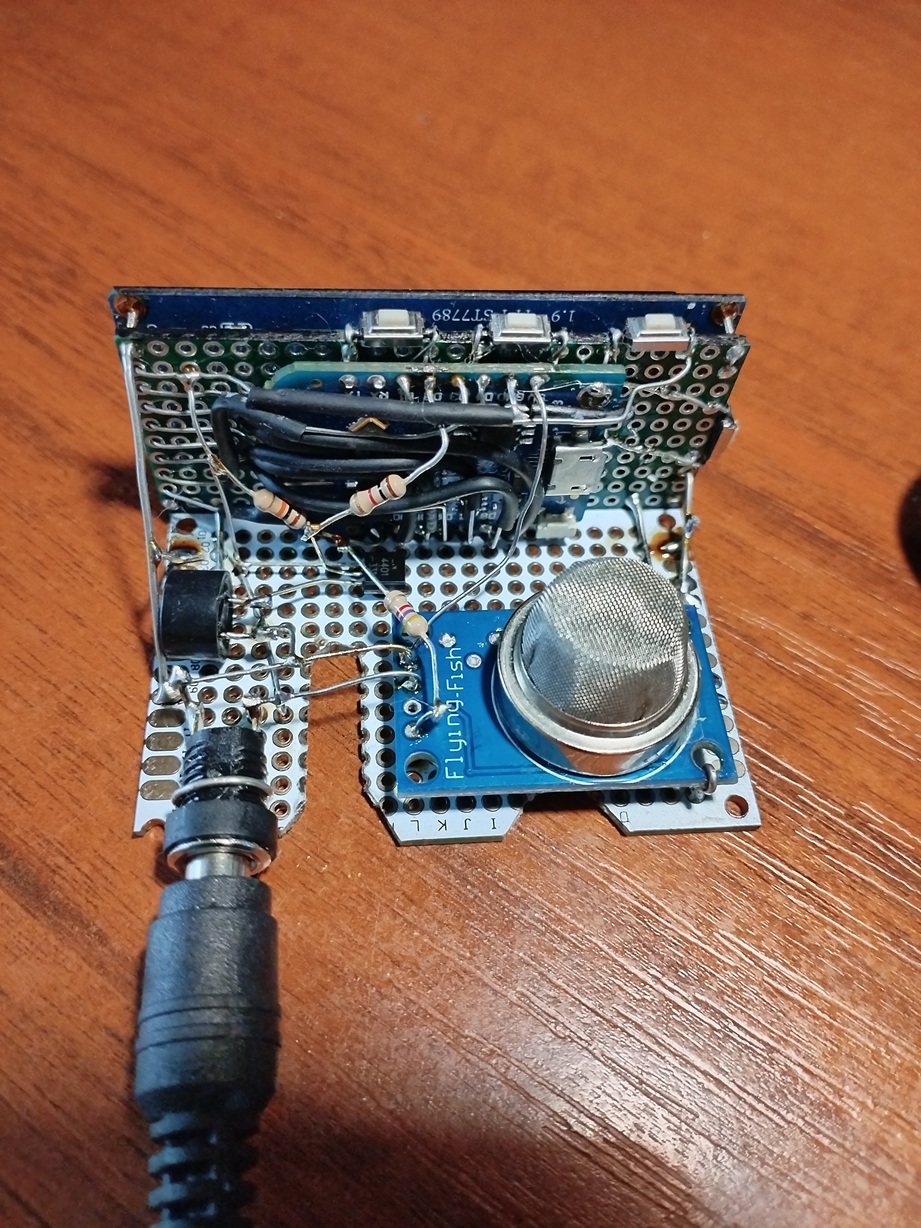

Вариант "без корпуса".
Выполнен на базе Wemos D1R2 mini.
Кнопок 4. Кнопка сбоку - выбор режима установки или таймера или часов.
Крайняя правая снизу - сброс таймера и блокировка звукового сигнала датчика газа на 10 минут.
Две другие служат для установки таймера или часов после отключения питания и для коррекции хода часов.
Всем спасибо. Все свободны.

"А в следующем выпуске я расскажу (и покажу) как можно лобзиком выпилить кредитную карту Сбера"
